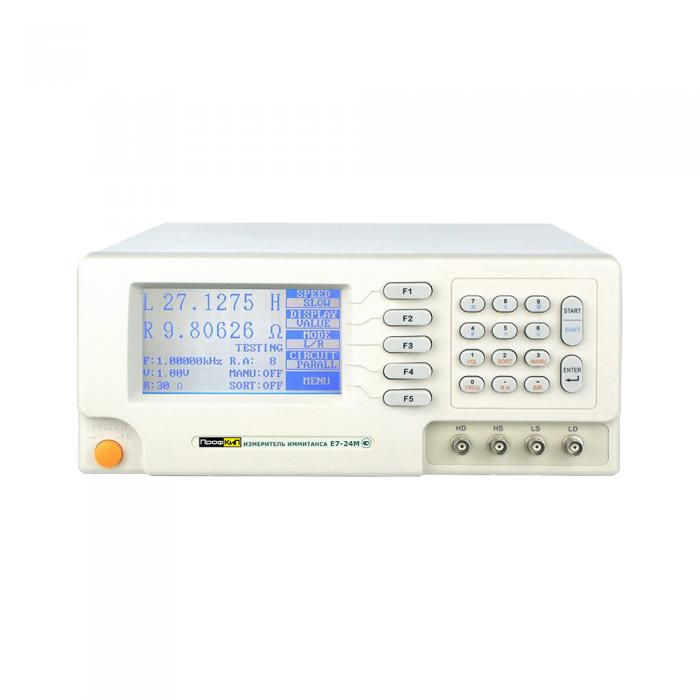

ПрофКиП Е7-24М измеритель иммитанса
Модель: ПрофКиП Е7-24М
Гарантия: 12 мес.
Госреестр РФ: 55585-13
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: ПрофКИП
Прецизионный измеритель RLC ПрофКиП Е7-24М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 200 кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами. Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.
Параметр | Значение |
Измеряемые параметры | L, C, R, |Z|, D, Q, X, B, G, θ |
Точность | 0.05% |
Частота тест-сигнала | 50 Гц … 200 кГц с 12000 точек |
Уровень тест-сигнала | 0.01 В скз … 2.00 В скз |
Разрешение по уровню | 0.01 В |
Выходной импеданс | 30 Ом или 100 Ом |
Диапазон измерения | |Z|, R, X: 0.00001 Ом … 99.9999 МОм C: 0.00001 пФ … 999.999 мФ L: 0.00001 мкГн … 9.99999 кГн G, B: 0.0001 мкс … 999.999 с D: 0.00001 … 9.99999 Q: 0.00001 … 99999.9 Θ(DEG): -179.999° … 179.999° Θ(RAD): -3.14159 … 3.14159 Δ%: -999.999% … 999.999% |
Скорость измерения | медленно (slow): 650 мс умеренно (medium): 90 мс быстро (fast): 32 мс |
Схема измерений | параллельная /последовательная |
Запуск измерений | автоматический /ручной |
Режим запуска | внутренний /внешний, ручной |
Усреднение скорости | 1 … 255 |
Функции коррекции | открытые /короткие и корректировки развертки |
Измерительные терминалы | пять терминалов |
Режим отображения | непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера |
Разрядность дисплея | первичный и вторичный: 6 разрядов |
Функции компаратора | контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров |
Интерфейс | RS-232, HANDLER |
ЖК-дисплей | с подсветкой (240х128) |
Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
Габаритные размеры | 320 х 140 х 400 мм |
Вес | 4.5 кг |
№ | Наименование | Количество |
1 | Измеритель иммитанса ПрофКиП Е7-24М | 1 |
2 | 4-проводный измерительный кабель с 2 зажимами типа «крокодил» | 1 |
3 | Испытательный стенд | 1 |
4 | Кабель питания | 1 |
