Трассоискатель Успех АГ-309.15М (морозоустойчивый)

Трассоискатель Успех АГ-309.15М (морозоустойчивый)
Артикул: 715064
Модель: Успех АГ-309.15М
Бренд: ТЕХНО АС
Артикул производителя: 00-00006937
Цена:
186 990 Р
Доступен для заказа
Добавить к сравнению

Описание трассоискателя Успех АГ-309.15М

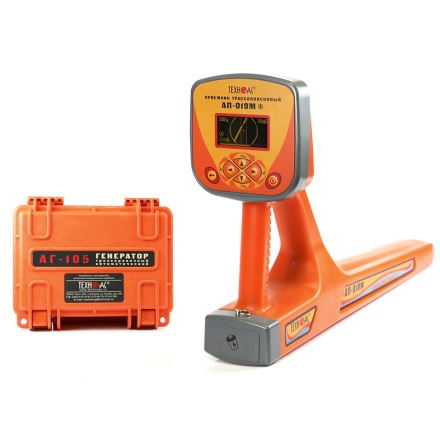

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Компактный автономный генератор с дисплеем и встроенной индукционной антенной.


Выходная мощность генератора до 20 Вт и дальность работы до 3 км.


Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.


Назначение трассоискателя Успех АГ-309.15М

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-019М

  • Современный цифровой трассопоисковый приемник-моноблок АП-019М.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Морозоустойчивый, работа при температурах до -30°С.
  • Меню на двух языках (русский и английский).

Особенности генератора АГ-105

  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.

Функциональные возможности приемника АП-019М в различных режимах работы

Режим «Трасса»

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «Трасса»

Режим «Трасса»

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График»

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «График+»

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).


Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Рекомендуемые области применения трассоискателя Успех АГ-309.15М

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

Технические характеристики

Приемник "АП-019М"
Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент у силения электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое - для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) - для «Графиков».
  • Автоматическое или ручное (по выбору) - для режима «2-частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация OLED-индикатор, 128х64 пикселей, 16 градаций серого
Индицируемые параметры
  • 2D визуализация положения трассы относительно прибора
  • глубина залегания трассы
  • ток в коммуникации
  • уровень входного сигнала
  • графики уровня сигнала с датчиков
  • параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается
Диапазон температур эксплуатации / хранения -30…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,1 кг



Генератор "АГ-105"
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы 8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы Встроенная передающая антенна «LC»
Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12 сек
Частота следования посылок 1Гц
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥ 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F»
40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания 7…15 В
Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33».
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю»
«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
«Бесконтактное» подключение с применением внешней передающей антенны «АН»
«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм 216х180х105 мм
Вес, кг 2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)

Комплектация трассоискателя Успех АГ-309.15М

НаименованиеКоличество
1 Трассопоисковый приемник АП-019М 1 шт.
2 Генератор АГ-105 1 шт.
3 Кабель АГ120.02.020 1 шт.
4 Кабель АГ120.02.050 1 шт.
5 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1 шт.
6 Кабель АГ105.02.020 1 шт.
7 Контакт магнитный АГ120.02.090 2 шт.
8 Штырь заземления АГ110.02.004 2 шт.
9 Батарейки 12 шт.
10 Сумка для приемника (чехол 53212) 1 шт.
11 Сумка для комплекта (чехол 53222) 1 шт.
12 Сумка для приемника солнцезащитная (чехол 53238) 1 шт.
13 Руководство по эксплуатации 3 шт.
14 Паспорт 1 шт.
