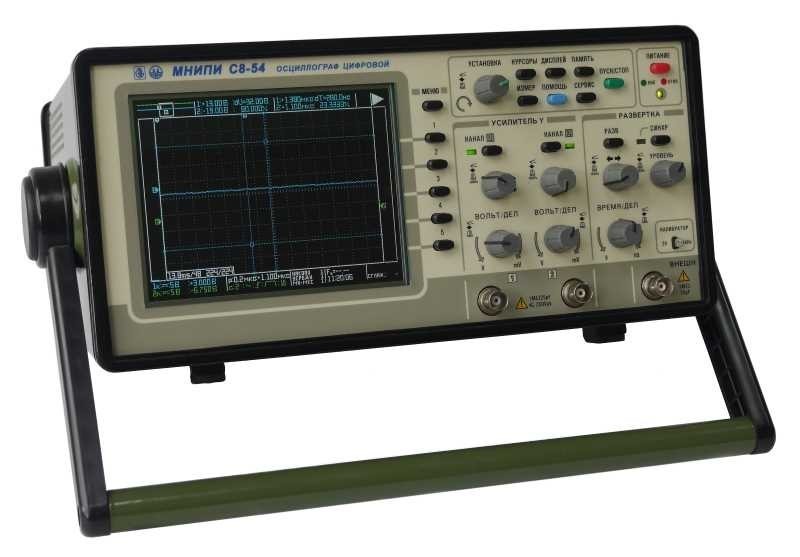

Назначение осциллографа цифрового С8-54:
Двухканальный цифровой запоминающий осциллограф С8-54 предназначен для исследования и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллограф обеспечивает регистрацию, запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной TFT дисплей.
Область применения осциллографа: наладка, контроль, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения.
Особенности осциллографа цифрового С8-54:
- Полоса пропускания 200 МГц;
- Универсальное питание;
- 2 канала, вход внешней синхронизации;
- Чувствительность по вертикали 2 мВ/дел;
- Частота дискретизации до 400 Мвыб/сек, в реальном масштабе времени;
- Цветной ЖК экран со светодиодной подсветкой;
- Сохранение сигналов на внешнем носителе в графическом и текстовом виде;
- Курсорные измерения и 22 вида цифровых измерений;
- Интерфейс USB и Ethernet;
- Функция частотомера;
- Функция регистратора.
Дополнительные возможности осциллографа цифрового С8-54:
- Курсорные измерения;
- Одновременное наблюдение текущего и сохранённого сигналов;
- Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения;
- Автоматическое сохранение в энергозависимой памяти до 128 последних сигналов;
- Сохранение в энергонезависимой памяти более 20 произвольных сигналов;
- Сохранение сигналов на внешнем носителе в графическом и текстовом виде;
- Функции суммирования и перемножения каналов;
- БПФ;
- Интерактивные подсказки;
- Инверсия каналов;
- Управление прибором и сбор данных через порты USB и LAN посредством команд SCPI;
- Функция частотомера 0.01Гц - 200МГц;
- Курсорные измерения.
