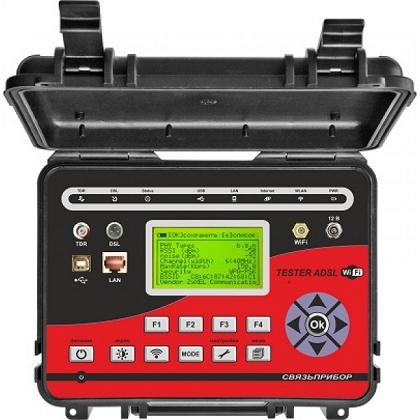

TESTER xDSL — анализатор xDSL с рефлектометром и WiFi-анализатором

TESTER xDSL использует набор микросхем DSL от лидера отрасли Broadcom для работы с VDSL2 и ADSL2+ с технологией Broadcom PhyR™ и продвинутой защитой от импульсных помех (INP). Исчерпывающий результат о скорости канала, состоянии линии и ошибках передачи.

Настройка на различные стандарты VDSL / ADSL. VDSL стандарты:

  • ITU-T G.993.2 (VDSL2);
  • Частотные планы Annex A и Annex B;
  • Поддержка профилей 8a, 8b, 8c, 8d, 12a, 12b, 17a;
  • ITU-T G.993.5 (G.vector);
  • ITU-T G.998.4 (G.INP).

ADSL стандарты:

  • ADSL: Multi-mode, ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A/B, ITU-T G.992.2 (G.lite) Annex A/B, ITU-T G.994.1 (G.hs);
  • ADSL2: ITU-T G.992.3 (G.dmt.bis) Annex A/B/L/M, ITU-T G.992.4 (G.lite.bis) Annex A/B;
  • ADSL2+: ITU-T G.992.5 Annex A/B/L/M.



Модули:

    • VDSL2 модем (ADSL/VDSL стандарты, Internet);
    • Импульсный рефлектометр (TDR);
    • WiFi модуль (проблемы конфликта сетей);



Вывод результатов в цифровом и графическом виде. Память около 400 xDSL протоколов / 1000 РФГ / более 60 SSID.

Параметр Значение
Аппаратное обеспечение Тестер использует набор микросхем DSL от лидера отрасли Broadcom для работы с VDSL2 и ADSL2+ с технологией Broadcom PhyR™ и продвинутой защитой от импульсных помех (INP)
Datasheet
Модули • VDSL2 модем
• Импульсный рефлектометр (TDR)
• WiFi модуль
Интерфейсы • Разъем BNC модуля TDR
• Порт VDSL с разъемом Mini-XLR
• Порт LAN 10/100BASE-TX
• Порт USB 2.0
Индикаторы • TDR
• DSL
• Status
• USB
• LAN
• Internet
• WLAN
• PWR
Кнопки • Функциональные кнопки
• Навигационные кнопки
• Кнопка [ПИТАНИЕ] для включения / выключения питания
• Кнопка [ЭКРАН] для включения / выключения подсветки экрана
• Кнопка [WiFi] для включения / выключения WiFi-модуля
Разъем питания Разъем для подключения питания (постоянный ток 12В)
VDSL стандарты • ITU-T G.993.2 (VDSL2)
• ITU-T G.993.5 (G.Vectoring)
• поддержка профилей 8a, 8b, 8c, 8d, 12a, 12b, 17a
• Annex A и Annex B полосы частот
• PhyR (Physical Layer Retransmission)
• VN (virtual noise)
• Dying GASP
ADSL/ADSL2+ Стандарты ADSL:
• Multi-mode
• Full-rate ANSI T1.413 Issue 2
• ITU-T G.992.1 (G.dmt) Annex A/B/C/I
• ITU-T G.992.2 (G.lite) Annex A/B/C
• ITU-T G.994.1 (G.hs)
ADSL 2:
• ITU-T G.992.3 (G.dmt.bis) Annex A/B/J/K/L/M
• Annex L - Reach Extended ADSL2 (READSL2)
ADSL 2+:
• ITU-T G.992.5 Annex A/B/M
Протоколы ATM/PPP • Инкапсуляция Ethernet в режимах моста и маршрутизатора
• Мультиплексирование на основе VC/LLC
• ATM Forum UNI3.1/4.0 PVC (до 8 PVC)
• Уровень адаптации ATM типа 5 (AAL5)
• Принципы и функции OAM ITU-T I.610, включая F4/F5 loopback
• ATM QoS
• RFC 2516 A Method for Transmitting PPP Over Ethernet (PPPoE)
• RFC 2364 Point-to-Point Protocol over ATM (PPPoA)
• Поддержка функции Keep-alive для PPP-протоколов
Типы подключения WAN • RFC 2364 - PPPoA (Point-to-Point Protocol over ATM)
• RFC 2516 - PPPoE (Point-to-Point Protocol over Ethernet)
• RFC 1577 - IPoA (IP over ATM)
• Статический IP / Динамический IP
• RFC 2684 - Bridge
Сетевые функции • Дополнительный IP-адрес для LAN-интерфейса
• DHCP-сервер/relay
• DNS relay
• Dynamic DNS
• Статическая IP-маршрутизация
• IGMP Proxy
• IGMP snooping
• RIP v1 (RFC 1058)
• RIP v2 (RFC 1389)
• Поддержка UPnP IGD
• Поддержка VLAN
• Резервирование
Функции межсетевого экрана • Преобразование сетевых адресов (NAT/NAPT (RFC 1631))
• Контроль состояния соединений (SPI)
• IP-фильтр
• MAC-фильтр
• Фильтрация по MAC-адресам с учетом времени суток и дней недели
• URL-фильтр
• DMZ-зона
• Предотвращение DoS-атак
• Система обнаружения вторжений и регистрация событий
• Виртуальные серверы
• Поддержка функции Port Triggering
QoS • Группирование интерфейсов
• Приоритет VLAN (802.1p)
Стандарты IEEE 802.11b/g/n
Диапазон частот 2400 - 2483,5 МГц
Безопасность беспроводного соединения • 64-bit, 128-bit WEP
• AES, TKIP
• WPA/WPA2 (Personal)
• МАС-фильтр
Дополнительные функции Расширенные настройки
Скорость беспроводного соединения • IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
Выходная мощность передатчика • 802.11b (типичная при комнатной температуре 25 °C) - 16 дБм
• 802.11g (типичная при комнатной температуре 25 °C) - 14 дБм
• 802.11n (типичная при комнатной температуре 25 °C) - 14 дБм

Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
Чувствительность приемника • 802.11b (типичная при комнатной температуре 25 °C) -86 дБм
• 802.11g (типичная при комнатной температуре 25 °C) -72 дБм
• 802.11n (типичная при комнатной температуре 25 °C):
o HT20 -67 дБм
o HT40 -65 дБм
Антенна
Две внутренние всенаправленные антенны
Наименование Количество
1 Анализатор xDSL с рефлектометром и WiFi-анализатором TESTER xDSL 1
