КП-100К - комплект поисковый

КП-100К - комплект поисковый
Артикул: 320034
Модель: КП-100К
Гарантия: 24 месяца
Бренд: Ангстрем-ИП
Поставка прекращена
Добавить к сравнению

Описание комплекта поискового КП-100К:

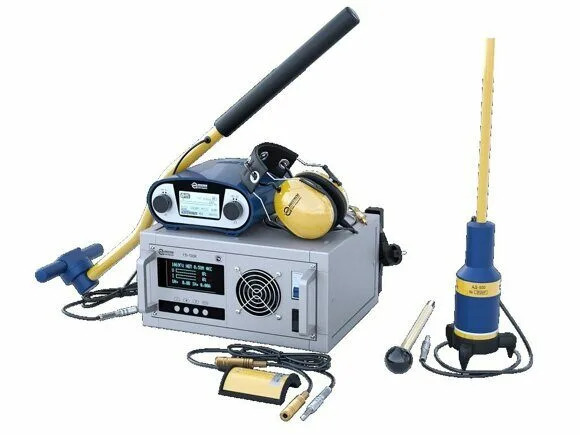

Комплект поисковый КП-100К состоит из генератора ГП-100К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.

Основное назначение комплекта поискового КП-100К:

  • точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
  • поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
  • поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.

Комплект предназначен для работы с кабелем длиной до 5 км и глубиной залегания до 8 м. Точность определения места повреждения может достигать ±0,3 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).

Область применения комплекта поискового КП-100К:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Технические характеристики комплекта поискового КП-100К:

Параметр Значение
Максимальная выходная мощность генератора, Вт 100
Чувствительность приёмника, мкВ 20
Количество каналов:
– индукционных активных 3
– индукционных пассивных 1
– акустических 1
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

Технические характеристики генератора поискового ГП-100К:

Параметр Значение
Рабочие частоты генератора, Гц 480,0±0,5/1069,0±0,5/9796,0±0,5
Форма выходного сигнала генератора синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
Режим работы непрерывный или импульсный
Форма огибающей в импульсном режиме меандр
Частота амплитудной модуляции напряжения генератора, Гц 1±0,1
Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
Диапазоны согласования 0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 28,4±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А 3,55±0,25
Напряжение питания генератора, В:
– от сети переменного тока частотой 50 Гц от 187 до 242
– от источника напряжения постоянного тока от 10,8 до 14,2
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 100
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 18,3±0,9
Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В 150±7
Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже 10
Переходное сопротивление заземления, Ом, не более 0,1
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее 1500
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % 12
Ограничение максимального напряжения (Um) относительно согласованного значения, % 132
Ограничение максимального тока (Im) относительно согласованного значения, % 132
Потребляемая мощность от сети переменного тока, Вт, не более 220
Ток потребления от источника постоянного тока, А, не более, при напряжении:
– 10,8 В 16,6
– 12,6 В 13,8
– 14,2 В 12,3
Общий диапазон согласования генератора, Ом от 0,25 до 256
Габаритные размеры, мм, не более 330 х 180 х 350
Масса генератора, кг, не более 10
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 84,0...106,7 кПа (630...800 мм рт. ст.)

Технические характеристики приемника поискового ПП-500А:

Параметр Пассивный режим определения трассы Поиск индукционным методом Поиск акустическим методом
Рабочая частота, Гц 50 480 | 1069 | 9796 -
Полоса пропускания по уровню – 3дБ, Гц 40...180 6±1 160...400
Избирательность при расстройке на ±20 Гц, дБ, не менее - 40 -
Чувствительность, не более, мкВ 40 20  |  20  |  40 40
Порог шумоподавителя, дБ - -(20±3) -

Дополнительные параметры (типовые значения) и эксплуатационные характеристики:

Параметр Значение
Ток потребления в режиме молчания, не более, мА 10
Ослабление зеркального канала приёма на частоте 480 Гц, не менее, дБ 80
Диапазон регулировки усиления во всех режимах приёма не менее, дБ 80
Оценка уровня сигнала по громкости в телефонах и стрелочному индикатору
Дополнительные режимы «высокой разборчивости» при ПТ
режим с шумоподавлением при ИМ
Частота прослушивания, Гц:
– во всех режимах ИМ 1
– в режиме ПТ 50
– в дополнительном режиме 1,5
Габаритные размеры, мм, не более 175 х 75 х 186
Масса, кг, не более 1,4
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

Комплект поставки КП-100К

№ Наименование, Индекс Применение Фото Количество
1. Генератор поисковый ГП-100К ПУИА.566115.016 Используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом 1
2. ПУИА 6115.017 Устройство соединительное 1
3. ПУИА 566115.018 Провод заземления 1
4. ПУИА 566115.024 Провод соединительный 1
5. ПУИА 566115.024-01 Провод соединительный 1
6. Разъём USB тип А катал. N 42-709-22 ELFA Под кабель интерфейса RS-485 1
7. ПУИА 566115.019 Кабель интерфейса RS-232 1
8. ПУИА 566115.033 Кабель соединительный 1
9. ПУИА 566115.019 Сумка укладочная генератора ГП-100К 1
10. Приемник ПП-500А ПУИА.566115.013 Предназначен для поиска трасс (ПТ) и мест повреждения силовых кабелей индукционным (ИМ) и акустическим (АМ) методами. При ИМ используется совместно с генератором ГП-500 (ГП-100) любой модификации и обеспечивает бесподстроечный прием сигнала на частотах генератора. 1
11. Магнитная антенна МА-500
ПУИА 566115.020		 Предназначена для использования в качестве чувствительного элемента приемника при поиске мест неисправностей подземных силовых кабелей индукционным методом. 1
12. Накладная рамка НР-100
ПУИА 566115.021		 Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей. 1
13. Датчик акустический АД–500
ПУИА.566115.022		 Акустический поиск является без сомнения самым простым и очень точным методом поиска повреждения в кабельных линиях, более того это один из немногих методов который позволяет искать однофазные повреждения и повреждения с «заплывающей» проводкой. 1
14. Зарядное устройство УЗ 500 / 1,2
ПУИА 566115.023		 Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. 1
15. Телефоны головные ТФ-500
ПУИА 566115.012		 Предназначены для эксплуатации в составе индукционных поисковых приемников. 1
16. ПУИА566115.027 Сумка укладочная приёмника 1
17. Паспорт ПУИА 566115.011 ПС Паспорт комплекта поискового КП-500К 1
